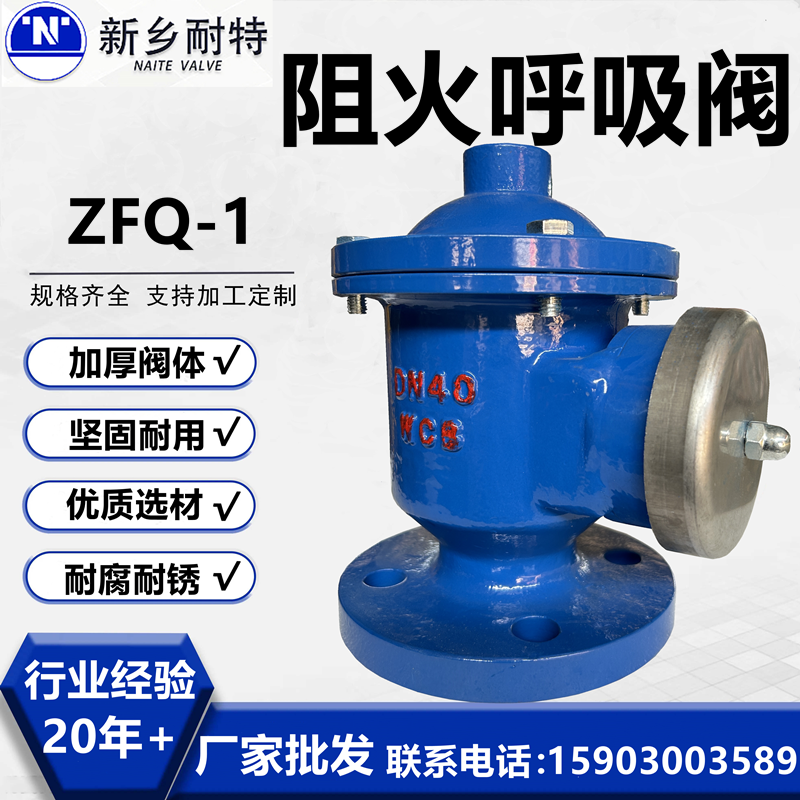

阻火呼吸阀

阻火呼吸阀是一种安全装置，主要用于储罐和管道系统中，通过自动调节压力平衡并阻隔火源，确保设备安全运行。其工作原理可分为以下要点：

一、核心结构与功能

1. 组成部件

阻火呼吸阀主要由 弹簧限位阀板 、 正压阀 和 负压阀 组成，部分型号还配备阻火波纹盘等安全元件。

2. 主要功能

• 正压泄放 ：当储罐内压力超过设定值时，正压阀自动开启，排出过量气体，防止超压破裂或吸扁。

• 负压补充 ：当储罐内压力低于设定值时，负压阀开启，引入外部空气平衡压力，避免过度真空。

• 阻火防护 ：通过阻火波纹盘等结构，阻止外部火源（如雷击）进入储罐内部。

二、工作原理机制9

1. 压力感应与阀瓣动作

• 正压动作 ：当储罐内压力高于控制压力时，弹簧限位阀板被顶开，气体通过阀口排出，直至压力恢复至安全范围。

• 负压动作 ：当储罐内压力低于控制压力时，外部大气通过真空阀进入储罐，平衡内部负压5。

2. 特殊设计

• 单呼阀结构 ：部分型号仅具备正压泄放功能，利用阀盘重量控制呼气压力，保持罐体密闭性5。

• 纯负压型 ：通过阀盘重量自动调节，仅允许外部空气进入，防止油气泄漏。
